튜토리얼을 보고 열심히 따라하고 있는데요 ^^;; 이거 챙피해서 올릴까 말까 하다가 올려봅니다.
첫부분에 정원 가위에 날을 만들어 주는 부분인데요, 불린 설정을 메뉴얼 대로 한 것 같은데 어찌 저렇게 불린이 되는지 모르겠네요. 원래는 저 부분이 잘려져서 날이 서야 하는데 ^^;; 혹 아시는 분 도움 부탁드릴께요 :)
모델링
2006.09.08 12:54
[4DFANS 8월] 정원 가위 - 불린이 이상하네요
| 첨부 '2' |
|---|
튜토리얼을 보고 열심히 따라하고 있는데요 ^^;; 이거 챙피해서 올릴까 말까 하다가 올려봅니다.
첫부분에 정원 가위에 날을 만들어 주는 부분인데요, 불린 설정을 메뉴얼 대로 한 것 같은데 어찌 저렇게 불린이 되는지 모르겠네요. 원래는 저 부분이 잘려져서 날이 서야 하는데 ^^;; 혹 아시는 분 도움 부탁드릴께요 :)
Who's 유재남
?**** Never, Never Give Up! Always Trying to Improve Yourself!! ****
이렇게 3d 로고에 2d 디자인입히는 법
- ?
-
?
아. 작업중인 화일이 회사에 있는 관계로다가.. -.-;;

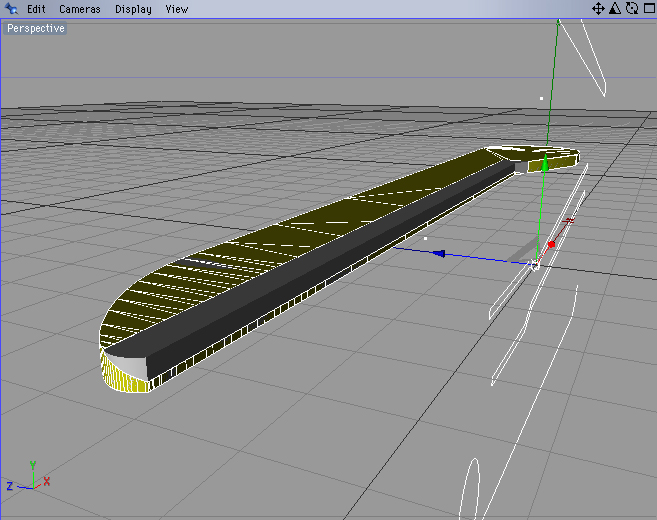

일단 그림 상으로 보면 빗금쳐져 있는 오브젝트가 Extrude NURBS이구요
오른쪽 면 위에 올려져 있는 오브젝트가 Extrude NURBS 1 입니다.
불린을 하게 되면 Extrude NURBS에서 Extrude NURBS 1 부분이 깍여 나가야 하는데요..
불린을 한 후에 깍여 나가야 할 부분에 EXtrude NURBS 1이 남아 있네요.
원래 NURBS1은 삼각형 모양의 Extrude Object 였는데 화면에 저렇게 보이는 건
불린을 적용했기 때문이랍니다 ^^;;
암튼. 이해가 잘 않되신다면.. 내일 출근해서 파일 올려 보도록 하겠습니다.
큐브님의 답변 감사드립니다. :) -
?
에휴 자문 자답입니다 ^^a;;
두개의 오브젝트를 불린 한 후에 Connect를 하면 정리된 하나의 오브젝트가 생깁니다
그리고 난 후에 불린을 하면 그림 처럼 깍여야 하는데 깍이지 않았던 이유는??

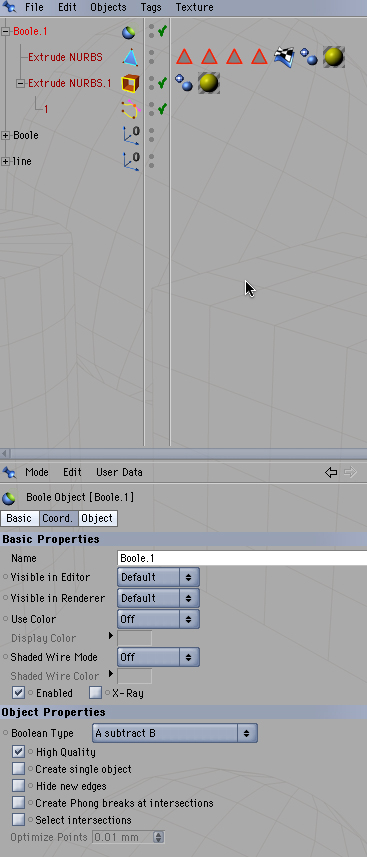

실제로 깍인 거였는데 Connect 하기 이전의 불린된 두개 오브젝트가 동일한 위치에 있어서 않 깎여진 것 처럼 보였던 거였습니다. 오브젝트 매니저 창에서 위 그림 항목 중 Boole 항목을 표시 않하니깐 깍여진 칼날이 모습을 드러내는 군요 ^^ 정말 사소한 거였는데.. 암튼.. 감사합니다 :) -
?
^^
-
?
^^a;;
-
번외로 불린옵션중 hide new edges 체크해주세요 깨끗해집니다... -
늦게 봐서 죄송....
파일올려주세요 -
?
죄송하다니요.. 별말 씀을... ^^ CJF님의 말씀 처럼.. 모델링 다 끝나면...
겔러리에 4DFANS 따라하기 타이틀로 올리려구요
Interation이 필요하겠죠. 이 자리를 빌어 CJF님의 튜토리얼 강좌에 감사드립니다 :)
근데요.. 다음부터는 조금 상세하게 해주셨으면 하는 바램입니다.
정원가위 부분의 그니깐 78월호의 32페이지를 보면요...
"자루 부분은 Sweep Revolve 이용하여 서피스를 만들어 주고 스프리인을 회전하여 그림 5처럼 만들어
줍니다."라고 되어 있는데요..
실제 옆의 그림을 보면 Lathe 툴을 사용하셨잖아요. 2번 그림에서 4번 그림을 만드려면
어느 부분을 조정해야 하는지 몰라 몇시간 동안 Sweep Revolve 툴을 찾아 헤매었답니다.
절대 불평하는 건 아니랍니다. ^^;;
고수님들 없는 시간 내셔서 만들어 주시는 건데.. 정말 감사하게 보고 공부하고 있어요
단지, 조금만 더 상세하게 설명해 주시면 좋을텐데... 하는. 그냥..나름대로의 바램 같은거에요 :)
따라하다가 메뉴를 못찾게 되면, 하다가 포기해 버리는 불쌍(?)한 경우가 발생하거든요 ^^
맘 상해하시지 않으셨으면 좋겠습니다. 그냥, 초보의 바램입니다.
제가 얼마나 감사해 하는데요 :)
CJF님 좋은 하루 행복한 한주 되세요 ..... ^_____________^ -
저두 모델링은 잘못해요 공부 해서 하고있어용 .... 동영상으로 하면 좋은데 이미지로는 한ㄱㅖ가 있는것 같네요
32페이지 는 잘지적해 주셨네요 실수 ^^ 다음호가 걱정이네요 ....열공을 해야 하니 -
?
곡해 하지 않으시구.. 초보의 바램 잘 이해해 주셔서 감사합니다.
저두 열심히 해서 CJF님 처럼 어서 튜토리얼을 올릴 수 있었으면 하는 바램입니다. :) -
?
오호.. 오늘 집중적으로 오브젝트 가지고 불린 연습하고 있는데요,
byjin님 말씀하신 옵션을 주니 잘라진 단면이 정말 깨끗하게 정리가 되는군요 ^^
늦게 나마 감사합니다. 전에는 이해를 못해서.. :> -
?
감사합니다~!!
-
?
좋은정보 감사합니다!~
질문과 답변
question and answer
간단한 블린인지라.... 특별히 안될부분은 없어 보입니다만,...작업중인 파일을 올려보세요. ^^
