DPIT 에서 유체 파티클 입자가 맥주잔 바깥으로 벗어나지 않게 하고 싶습니다.

새벽별보기

주소복사 | 조회 수 925 추천 수 1 댓글 8

Atachment
첨부 '3'	003.jpg, 001.jpg, 002.jpg,

단축키

Prev이전 문서

Next다음 문서

크게 작게 위로 아래로 게시글 수정 내역 댓글로 가기 인쇄

단축키

Prev이전 문서

Next다음 문서

크게 작게 위로 아래로 게시글 수정 내역 댓글로 가기 인쇄

맥주잔에 물이 담겨지는 표현을 만들고 싶어서리...

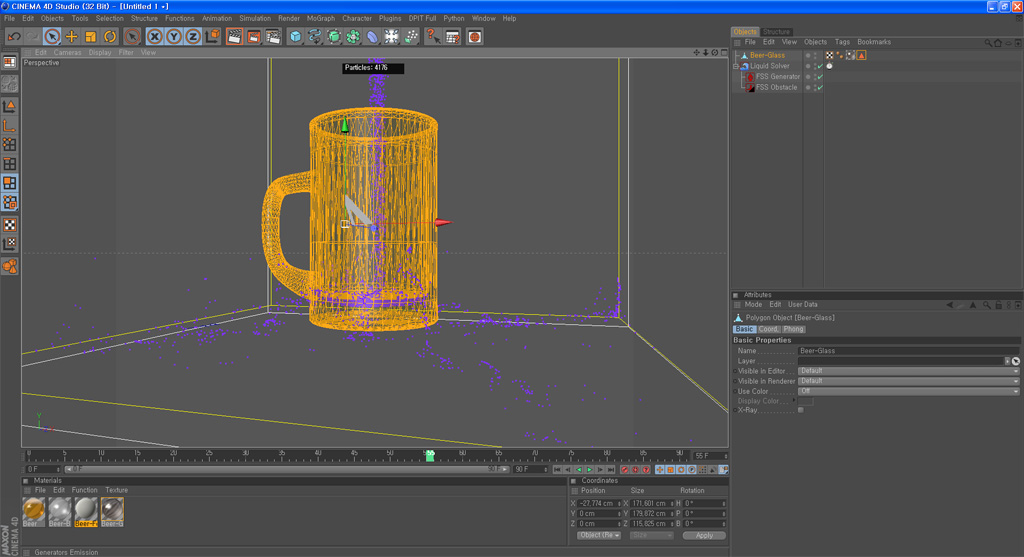

아래 그림과 같이 폴리곤 메쉬를 만들어 놓고

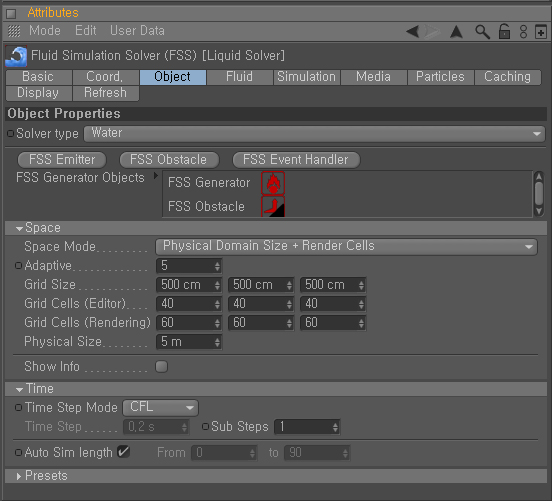

DPIT 플러그인 ->Particles & Fluids -> Create Liquid Setup
명령으로 유체 시뮬레이션 셋팅을 하였습니다.

폴리곤 메쉬인 맥주잔을 Triangulate 하여 삼각폴리곤으로

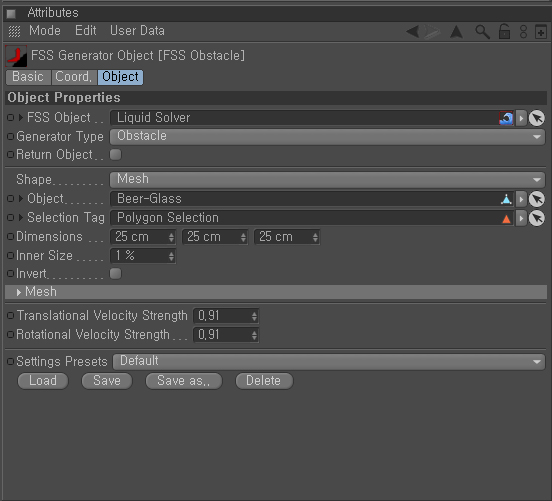

만들어준 후 FSS Obstacle 의 shape에서 맥주잔을 등록시킨후
유체 시뮬레이션을 진행시켰습니다만..

자꾸 유체파티클들이 맥주잔 바깥으로 통과해 나갑니다..ㅠㅠ

혹시나 해서 폴리곤 선택후 셋 셀렉션까지 걸어주었습니다
하지만 여전히 똑같은 증상이 나타나는군요..

전 단순히 맥주잔에 물이 담겨지는 모습을 나타내고 싶은데
해결할수 있는 방법이 없을까요?

Who's 새벽별보기

닉넴 바꿨습니다

Prev 비가 내리는 모션을 하고 있습니다. 비가 내리는 모션을 하고 있습니다. 2011.03.22by 파란색 마이더스 오프닝에 나오는 텍스트관련 질문입니다 Next

1 추천 0 비추천

Facebook Twitter Google Pinterest KakaoStory Band

위로 아래로 게시글 수정 내역 댓글로 가기 인쇄

✔댓글 쓰기

에디터 선택하기

✔ 텍스트 모드 ✔ 에디터 모드

Comments '8'

최걸 2011.03.22 00:07 채택 Files첨부 (3)
- • 01.png
- • 02.png
- • 03.png

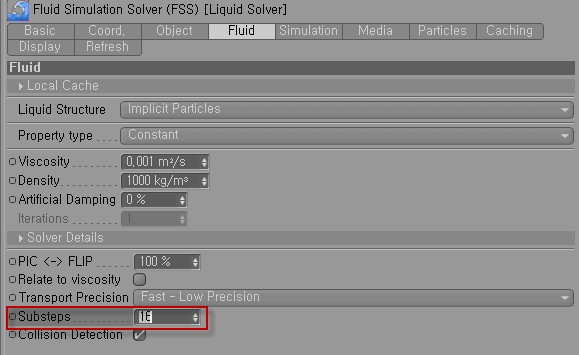

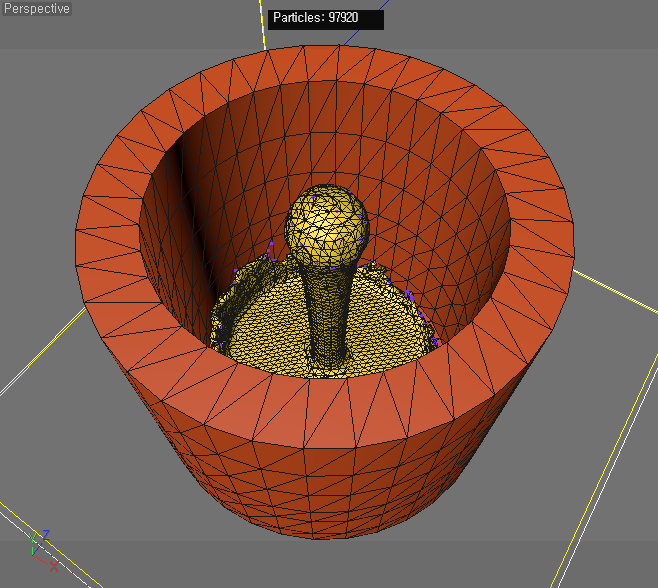

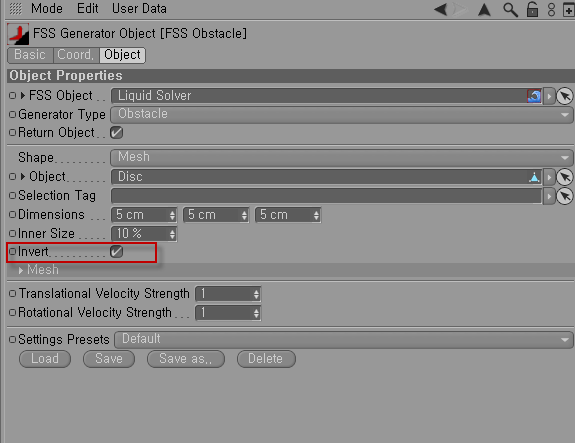

FSS Obstacle의 Object 탭에서 Invert 체크하시고요, Liquid Solver의 Fluid 탭에서 Substeps 수를 16 정도로 설정해서 시뮬레이션 해보세요.

아마도 폴리곤 노말 방향이 문제일 수 있습니다.

댓글주소복사 댓글 1 0
?
유재남 2011.03.22 03:49

최걸님 답변 감사합니다 ^^
혹시 위와 같은 설정으로 120프레임 이상 시뮬레이션 해보셨나요??
일정 프레임까지는 잘되는데.. 보통 70프레임 이상되면, 옆으로 흘러나가 버리네요... :)

댓글주소복사 댓글
?
유재남 2011.03.22 07:10 채택 Files첨부 (5)
- • CINEMA 4DScreenSnapz002.jpg
- • CINEMA 4DScreenSnapz004.jpg
- • CINEMA 4DScreenSnapz005.jpg
- • CINEMA 4DScreenSnapz001.jpg
- • CINEMA 4DScreenSnapz006.jpg
'새벽별보기'님의 글을 보고, 마침 저두 동일한 플러그인이 설치되어 있어서...
테스트를 해보았는데요...
저야 전문적으로 이걸 연구한 사람은 아니구요
그냥 저두 궁금해서 간단한 Help 보면서 이 옵션 저 옵션 찾아보다가 나름 해결?? 한 방법입니다.
제가 테스트 한 버전은 v1.50.23 OS X 환경입니다..

일단, FSS Generator의 설정 옵션은 이렇게 하였습니다.

저의 경우는 Triangle Mesh를 사용하지 않았구요, HyperNURBS가 적용된 mesh를 Make Editable해서
일반 C4D Polygon으로 만든 후 Mesh로 사용하였습니다.

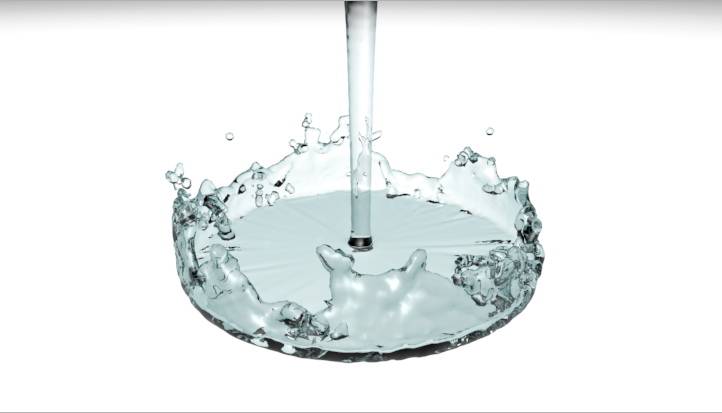

또 한 가지는 아래 이미지를 보시면 아시겠지만,
저의 경우에도 특정 프레임이 지나면 계속 액체가 옆으로 흘러서

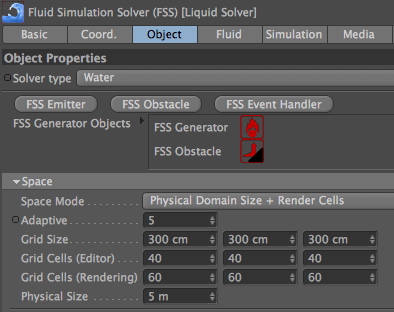

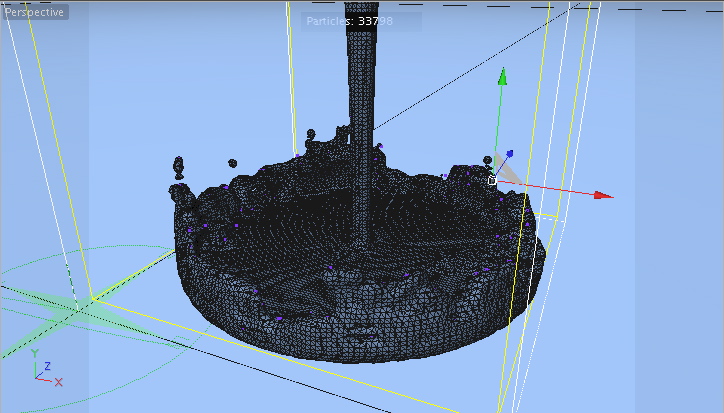

Fluid Simulation Solver Object 즉, Container의 사이즈를 Mesh로 사용된 폴리곤과
거의 근접하게 설정해 주었습니다.
위 이미지 중 네번째 프레임 캡쳐 이미지를 보시면 아실 것이라 생각합니다.
아무튼 이렇게 하니 옆으로 흐르는 문제는 해결되었습니다.

근데, 맥주잔이 차는 모습을 애니메이션 한다고 하셨는데,
저의 경우 프레임수를 300으로 준 후에 돌려보니,
일정부분 차면 Particles 수치는 계속 올라가는데,
물이 계속해서 차오르는 지는 잘 모르겠더군요...

암튼, 해결 하셔서 좋은 결과물 보여주세요.. ^^

댓글주소복사 댓글 1 0
길동 2011.03.22 13:28

유재남님 최고!!! 역시~~~
좋은거 배우고 갑니다..

댓글주소복사 댓글
?
유재남 2011.03.22 14:58 Files첨부 (1)
- • DPIT_130000_Particle.jpg
완전 쑥쓰럽네요 ^^V

추가로 TimeLine 400f에 Particle 130,000개 일때 렌더샷입니다.
하지만 여전히.. 컵이 차고 있는건가??? 싶긴합니다... ^^

댓글주소복사 댓글
?
너머야 2011.03.22 14:38

쵝오~!!!! 감사합니다~~

댓글주소복사 댓글
?
조디악 2011.03.22 17:18

멋지십니다~

댓글주소복사 댓글
?
옆집사는삼촌 2011.04.05 11:20

130000....힘들겠군요 그리고 감사합니다 ^^
