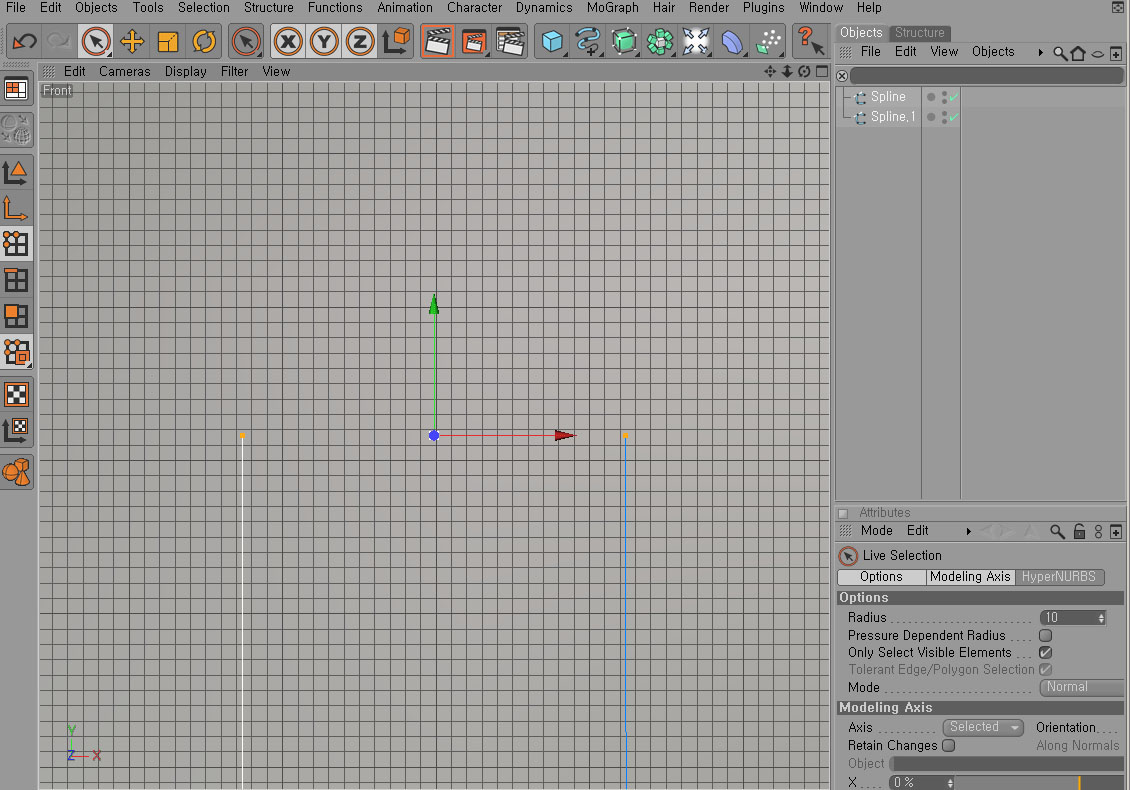

spline.jpg 한창 Spline속성에 대해서 자세히 알아보려고 연습중입니다.
일단 Spline 생성후에 Create Ouline을 해서 2개의 각각 Spline 을 생성하고 열려있는 부분 맨 윗분과 아랫부분을 닫으려고 join하려고 하는데 당최 어떤 옵션을 해야하는지를 모르겠습니다.
Structure에 있는 connect도 해봤고 Fuctions에 있는 connect도 해봤는데 생성이 안되더군요.
그리고 weld도 해보았는데 weld는 한쪽 spline에만 적용이 되고 있습니다.
어떤 옵션을 해야지 사진에서 보이는 저 각기 다른 스프라인의 두점을 연결할 수 있을까요?
  • ?
    하이프 2010.05.29 11:20
    무엇을 만들려고 하시는건지, 연습중이신지 의도는 잘 파악이 안됩니다.

    일단 object manager 상에 스플라인이 떨어져있는것을 Connect시켜주셔야 할것 같습니다.
    그후에 add point를 이용해서 한 쪽 스플라인에 포인트를 추가해주시고 끝부분을 weld시켜주셔야 할 것 같습니다.

    weld의 특성상 다수의 포인트를 잡게 되면 한개의 포인트로 만들어주기 때문에 위 이미지에서 사각형 형태로 나오려면
    weld시 사라지지 않는 포인트가 더 필요하겠죠?

    그 밖에 스플라인 옵션에 close spline을 참조해보세요.

    spline에 관한  help를 찾아봐도 위아래가 다 뚫려 있는 상태에서는 이어줄 기능이 따로 없는것 같습니다.

  • profile
    영우(남기남) 2010.05.30 03:55
    흠냐...오랜만에 답글입니다....
    방법이야 여러개 입니다만....

    AAA
    일단 두 스플라인을  Connect합니다...
    연결되길 원하는 포인트 두개를 잡고 Structure > Edit Spline > Join Segment명령을 적용합니다. (연결부분이 직선으로 연결됩니다.)
    나머지 열린 부분은 스플라인을 선택한 상태에서 속성창 옵션에서 Close Spline옵션으로 닫습니다...

     BBB
    일단 두 스플라인을  Connect합니다...
    연결되길 원하는 포인트 두개를 잡고 Structure >  Weld 명령을 적용합니다.
           (두 점의 중간에 합일점이 생기면서 연결됩니다. 탄젠트(기울기)를 최대한 유지하면서 연결부분이 자연스럽게 연결됩니다.)
    나머지 열린 부분은 스플라인을 선택한 상태에서 속성창 옵션에서 Close Spline옵션으로 닫습니다...


  • ?
    하이프 2010.05.30 19:34
    덩달아 배워갑니다. Join Segment 기능이 있었군요!
